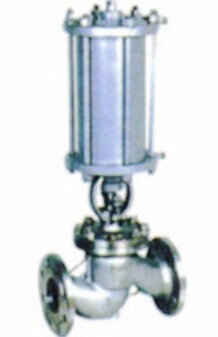

產品名稱：不銹鋼液動截止閥
產品型號：J741W
產品口徑：DN15-300
產品壓力：1.6-10.0MPa
產品材質：鑄鋼、不銹鋼等
工作壓力1.0Mpa-50.0Mpa
截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
|
主要零件材料
|
零件名稱 |
閥體、閥蓋、閥瓣、閥桿 |
缸體、上下缸蓋 |
活塞 |
填料、墊片 |
|
J741W-16P |
鉻鎳鈦鋼 |
35# |
灰鑄鐵或鋁合金 |
聚四氟乙烯 |
|
J741W-16R |
鉻鎳鉬鈦鋼 |
|
|
主要性能規范
|
型 號 |
公稱壓力 |
試驗壓力 |
工作壓力 |
工作溫度 |
適用介質 |
|
密封（水） |
氣密封 |
殼 體 |
|
J741W-16P |
1.6 |
1.76 |
0.6 |
2.4 |
1.6 |
-40℃～+150℃ |
硝酸類 |
|
J741W-16R |
醋酸類 |
|
主要尺寸及重量
|
公稱通徑 |
尺 寸 |
重量（Kg） |
|
D |
D1 |
D2 |
Z-φd |
b |
L |
H |
|
50 |
16 |
125 |
100 |
4-18 |
16 |
230 |
337 |
20 |
|
65 |
180 |
145 |
120 |
4-18 |
18 |
290 |
365 |
35 |
|
80 |
195 |
160 |
135 |
8-18 |
20 |
310 |
470 |
51 |
|
100 |
215 |
180 |
155 |
8-18 |
20 |
350 |
525 |
65 |
|
125 |
245 |
210 |
185 |
8-18 |
22 |
400 |
572 |
80 |
|
150 |
280 |
240 |
240 |
8-18 |
24 |
480 |
585 |
100 |
|
