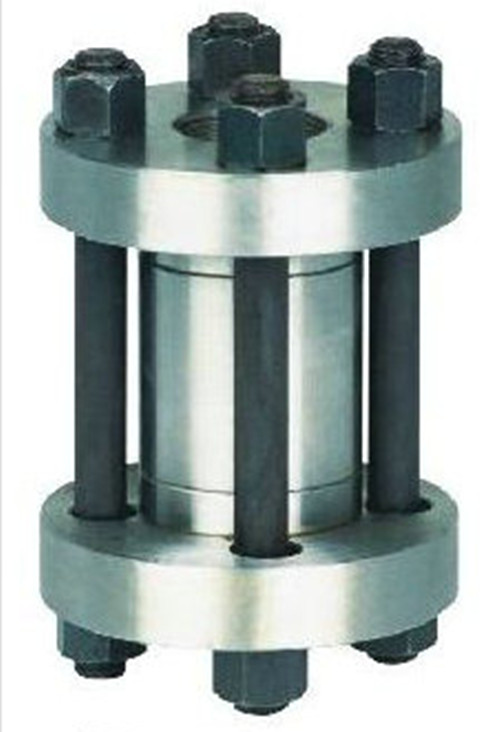

產品名稱：對夾式止回閥
產品型號：H72H
產品口徑：DN10-200
產品壓力：0.6~10.0Mpa
產品材質：鑄鋼、不銹鋼、合金鋼等
聯系電話：15901687301
產品詳情：
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
上；菹拈y門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。
對夾式止回閥概述：
H72H對夾式止回閥用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽，油品、硝酸、醋酸、強氧化性介質用尿素等多種介質。
主要性能規范：
|
型號
|
公稱壓力
PN(MPa)
|
試驗壓力p(MPa)
|
工作壓力
p/MPa
|
工作溫度
/℃
|
工作介質
|
|
殼體
|
密封
|
|
H72Y-160
|
16
|
24
|
16
|
16
|
≤200
|
氮、氫、銅按、氨氣、堿液
|
|
H72Y-320
|
32
|
48
|
32
|
32
|
|
H72W-220R
|
22
|
33
|
22
|
22
|
尿素、甲胺
|
主要零件材料：
|
零件名稱
|
閥座、閥瓣
|
閥蓋
|
閥體
|
O形圈
|
|
H72Y-160 H72Y-320
|
鉻鋼
|
碳鋼
|
鉻鋼
|
氟26-41橡膠
|
|
H72W-220R H72W-320R
|
鉻鎳鉬不銹
|
—
|
主要尺寸及重量：
|
公稱通徑
|
尺寸
|
重量
(kg)
|
|
D
|
D1
|
d
|
M
|
L
|
L1
|
|
10
|
95
|
42
|
10
|
M24
|
60
|
155
|
3.4
|
|
15
|
95
|
42
|
12
|
M24
|
60
|
158
|
4.1
|
|
25
|
105
|
50
|
15
|
M33
|
65
|
163
|
6.9
|
|
32
|
115
|
62
|
25
|
M42
|
80
|
180
|
8.0
|
|
40
|
165
|
88
|
32
|
M52
|
90
|
230
|
15
|
|
50
|
165
|
88
|
39
|
M64
|
115
|
265
|
27
|
|
365
|
200
|
116
|
53
|
M80
|
140
|
315
|
49
|
|
80
|
225
|
138
|
60
|
M100
|
160
|
360
|
88
|
|
100
|
260
|
160
|
76
|
M125
|
180
|
420
|
91
|
|
125
|
300
|
195
|
90
|
M155
|
200
|
460
|
115
|
|
150
|
330
|
212
|
120
|
M175
|
220
|
500
|
145
|
|
200
|
400
|
250
|
176
|
M215
|
240
|
570
|
160
|
|
公稱通徑
DN(mm)
|
尺寸
|
重量
(kg)
|
|
D
|
D1
|
d
|
M
|
L
|
L1
|
|
10
|
95
|
42
|
10
|
M24
|
60
|
155
|
3.4
|
|
15
|
105
|
50
|
12
|
M33
|
65
|
158
|
4.5
|
|
25
|
115
|
62
|
23
|
M42
|
80
|
180
|
7.3
|
|
32
|
135
|
70
|
29
|
M48
|
90
|
200
|
8.7
|
|
40
|
165
|
88
|
34
|
M52
|
115
|
255
|
17
|
|
50
|
200
|
116
|
53
|
M80
|
140
|
300
|
30
|
|
65
|
225
|
138
|
60
|
M100
|
160
|
345
|
56
|
|
80
|
260
|
160
|
68
|
M125
|
180
|
410
|
92
|
|
100
|
300
|
195
|
85
|
M155
|
200
|
470
|
109
|
|
125
|
330
|
212
|
120
|
M175
|
220
|
510
|
135
|
|
150
|
400
|
250
|
135
|
M215
|
240
|
570
|
160
|
|
200
|
480
|
320
|
176
|
M265
|
280
|
670
|
180
|
